Μικρό Μίνι Μικρό Νερό Francis Pelton Turgo Kaplan Υδρουδροηλεκτρική Τουρμπίνα Μόνιμος Μαγνήτης Γεννήτης

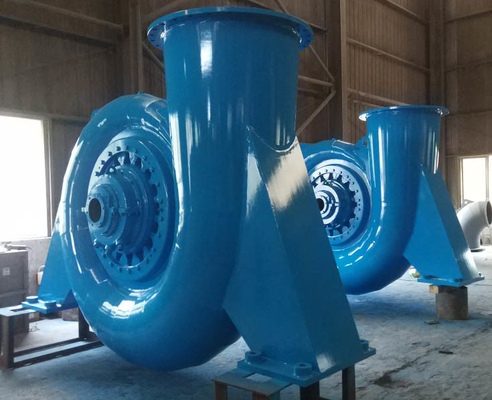

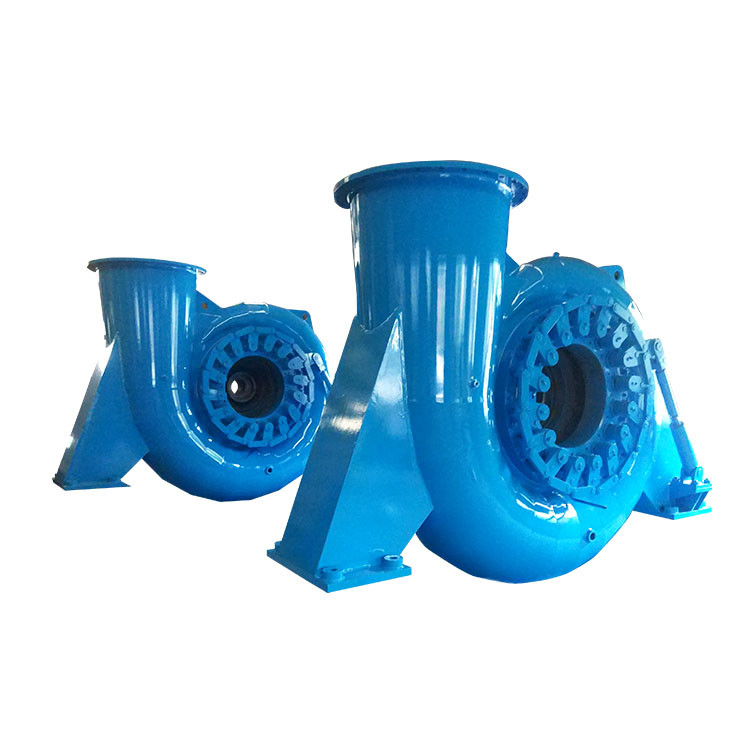

1200kw Francis Turbine για υδροηλεκτρικό σταθμό

Σύνοψη

Οι ανεμογεννήτριες Francis καλύπτουν ένα μεγάλο κενό μεταξύ των Pelton και Kaplan και χρησιμοποιούνται ευρέως.Η ισχύς που παράγουν μπορεί να υπολογιστεί με βάση την ποσότητα νερού και το ρυθμό ροής και συνήθως κυμαίνεται από 10 έως περισσότερους από 700 μεγαβάτΈνα από τα ξεχωριστά πλεονεκτήματα της τουρμπίνης Francis σε σχέση με άλλες τουρμπίνες νερού είναι ότι μπορούν επίσης να χρησιμοποιηθούν ως αντλία νερού.

1Μέρη εισόδου νερού

Τα μέρη εισόδου νερού αποτελούνται από σωλήνα σύνδεσης, βαλβίδα εισόδου τουρμπίνας και σύνδεση επέκτασης.Χρησιμοποιείται επίσης για να κλείσει την μονάδα και να κόψει τη ροή νερού σε δυναμικό νερό όταν η μονάδα είναι σε κατάσταση έκτακτης ανάγκης και ο διανομέας τουτουρμπίνας σπάσειΗ κοινή επέκταση χρησιμοποιείται για την αντιστάθμιση σφαλμάτων εγκατάστασης και για την ευκολία συντήρησης.Ένα άκρο του σωλήνα σύνδεσης συνδέεται με την βαλβίδα εισόδου τουρμπίνηςΤο άλλο άκρο συνδέεται με τον σωλήνα του εργοστασίου ηλεκτρικής ενέργειας (συνυλίζεται στο εργοστάσιο).

2Σπειροειδή θήκη

Η περιστροφική θήκη είναι μέρος συγκόλλησης, εξοπλισμένο με σταθερό πλοίο καθοδήγησης σε αυτό.Σπειροειδής περίπτωση πρέπει να κάνει το νερό να γίνει αριθμός στροβιλής της ροής του νερού και να οδηγήσει το νερό να ρέει τακτικά στην οδήγηση συσκευή φιάλη και δρομέα κατά μήκος περιφέρειαςΕίναι εξοπλισμένη με μια βαλβίδα ανακούφισης αέρα στην κορυφή της σπειροειδούς θήκης για την εξάτμιση αέρα κατά την αρχική γέμιση νερού.

3Διανεμητής τουρμπίνων

Αποτελείται από οδήγημα, μοχλό οδήγησης, μανίκι άξονα, μπροστινό κάλυμμα, πίσω κάλυμμα κλπ.Μπορεί να σχηματίσει ή να αλλάξει τον αριθμό των στροβιλών της ροής του νερού για να ρυθμίσει την εκκένωση της τουρμπίνας σύμφωνα με την αλλαγή του φορτίουΤο σχήμα, οι διαστάσεις, η ποσότητα και η θέση των 16 πτερύγων καθοδήγησης είναι παρόμοια με το αποδεκτό μοντέλο τουρμπίνης.εξασφαλίζει ότι η ροή νερού δεν προκαλεί δονήσεις κατά τη λειτουργίαΟ διάμετρος του κύκλου διαχωρισμού του καθοδηγητικού φτερούγα είναι 860 mm. Ο καθοδηγητικός φτερούγα έχει την υδραυλική ροπή απόδοσης της τάσης αυτοκλείσματος εντός του εύρους από πλήρη άνοιξη έως σχεδόν άνοιγμα χωρίς φορτίο.Το μέγιστο άνοιγμα της οδήγησης πρέπει να έχει ένα ορισμένο περιθώριο.Το μπλοκ στάθμευσης είναι εξοπλισμένο για κάθε φτερό καθοδήγησης. the guide vane can be controlled to swing with certain range and won't hit with other guide vanes when the shear pin is broken and the friction device between guide vane and guide vane lever is out of service. Η οδήγηση φιάλη είναι κατασκευασμένη από ZG230-450, θα πρέπει να είναι εναλλάξιμες. Κάθε οδήγηση φιάλη είναι επεξεργασμένο με ακρίβεια.η γραμμή επαφής των παρακείμενων φτερών καθοδήγησης πρέπει να έχει ολοκληρωθεί ώστε να εξασφαλίζεται τέλεια επαφή όλων των φτερών καθοδήγησης υπό κατάσταση κλεισίματος, ώστε να μειώνεται η διαρροή νερούΤα ρουλεμάν για τον άξονα της οδήγησης και τον άξονα διανομής είναι αυτολουβιοποιημένα κινούμενα ρουλεμάν· το ρουλεμάν υιοθετεί απόλυτο υλικό από χάλυβα.Χρησιμοποιήστε το άκρο κάλυψη μοχλό καθοδήγησης φιάλης μοχλός και βρόχο για να ρυθμίσει και να διατηρήσει τη θέση κάθε καθοδήγηση φιάλη στο μπροστινό κάλυμμα και το πίσω κάλυμμαΗ σφραγίδα είναι τοποθετημένη στον άνω άξονα της σαλίδας καθοδήγησης για να κόψει τη ροή.Κυκλική πλάκα καλωδίωσης βρίσκεται στην εξωτερική περιφέρεια του δακτυλίου ελέγχου. Το δαχτυλίδι ελέγχου έχει αρκετή δύναμη και ακαμψία, δεν θα συμβεί υπερβολική κάμψη λόγω ανισορροπίας άγχος του servomotor.

4Δρομέας.

Ο δρομέας είναι η καρδιά της τουρμπίνας, μπορεί να μεταφέρει την ενέργεια του νερού σε μηχανική ενέργεια.Η ταινία και η λεπίδα είναι κατασκευασμένες από ανοξείδωτο χάλυβα ZG0Cr13Ni4Mo, το οποίο έχει άριστη απόδοση αντικάβωσης.Το στέμμα και η ταινία υιοθετούν σφράγιση τύπου κενού για τη μείωση της διαρροής νερού.Το σχήμα κάθε λεπίδας διαδρόμου πρέπει να επεξεργάζεται σύμφωνα με το πρότυπο GB/T 10969 "Προδιαγραφές για τα εξαρτήματα διάβασης νερού υδραυλικών ανεμογεννήτρων"Ο δρομέας συγκολλείται και υποβάλλεται σε θερμική επεξεργασία σύμφωνα με ειδικές προδιαγραφές και υπόκειται σε μη καταστροφική επιθεώρηση σύμφωνα με το πρότυπο ASME.Ο δρομέας υποβάλλεται σε δοκιμή στατικής ισορροπίας μετά την επεξεργασία. 16 φ22 τρύπες βρίσκονται στο στέμμα του δρομέα για να μειώσουν την πίεση που ασκείται στον δρομέα από το νερό.

Προδιαγραφές

Γιατί να επιλέξετε εμάς;

1Πάνω από 20 χρόνια εμπειρίας στη βιομηχανία, εγκατάσταση και θέση σε λειτουργία περισσότερων από 150 εξοπλισμούς κάθε χρόνο

2- Παρέχει πλήρη πρόταση για υδροηλεκτρικό σταθμό από το νερό στο σύρμα

3Πλούσια εμπειρία υλοποίησης ξένων έργων σταθμών παραγωγής ηλεκτρικής ενέργειας όπως Γαλλία, Ιαπωνία, ΗΠΑ, Νότια Αφρική, Σρι Λάνκα, Ιράν, Νοτιοανατολική Ασία

4Σχεδιασμός και κατασκευή υδροηλεκτρικής γεννήτριας τάσης 400V,6.3KV. ισχύς άνω των 1000kw με 400V

Γενικές ερωτήσεις

1-Είστε εμπορική εταιρεία ή κατασκευάστρια;

Είμαστε κατασκευαστής γεννήτριας υδροτουρμπίνων με πάνω από 20 χρόνια εμπειρίας, το εργοστάσιο μας είναι στο Σιτσουάν θα χρειαστείτε 2 ώρες οδήγησης αφού φτάσετε στο αεροδρόμιο Shuangliu,Επισκεφτείτε το εργοστάσιό μας και θα μάθετε περισσότερα για εμάς..

2-Τι είδους υδρατπίνα πρέπει να διαλέξω;

Χρειαζόμαστε να γνωρίζουμε το νερό, το ρυθμό ροής, το επίπεδο τάσης, τη συχνότητα, στο δίκτυο ή εκτός του δικτύου, το επίπεδο αυτοματισμού από εσάς για να βρούμε τη λύση

3Μπορείτε να κάνετε το EPC για το υδροηλεκτρικό εργοστάσιο;

Ναι, μπορούμε να σχεδιάσουμε, να παράγουμε και να εγκαταστήσουμε τον εξοπλισμό, θα στείλουμε τεχνολόγους και εργάτες για να εγκαταστήσουν τον εξοπλισμό.
