4MW Μικρο Μίνι Μικρό Νερό Francis Pelton Turgo Kaplan Υδρο υδροηλεκτρική ανεμογεννήτρια μόνιμος μαγνήτης γεννήτρια

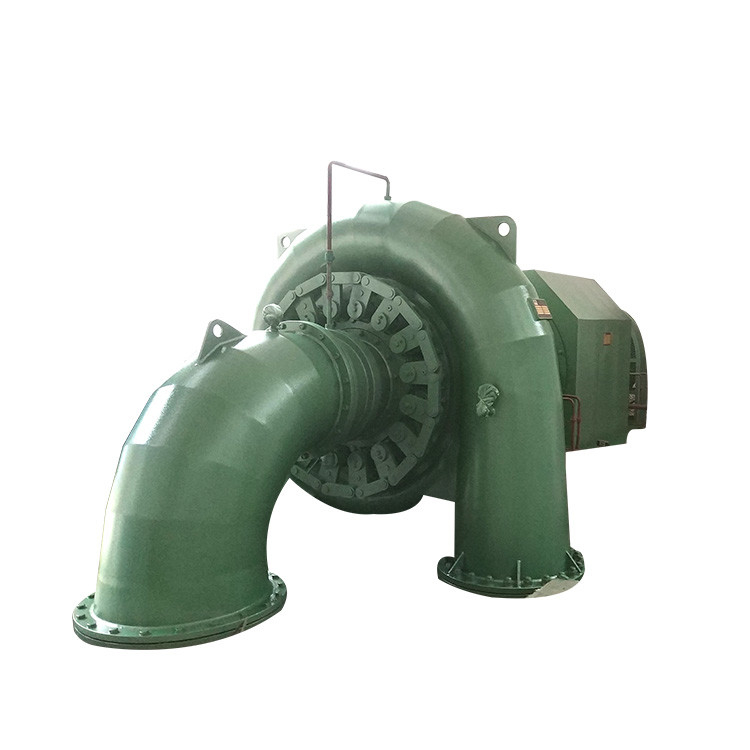

4Γεννήτρια υδροτριβάνης Francis.5MW για υδροηλεκτρικά εργοστάσια

Σύνοψη

Ο κ.Οι αντλίες Ancis καλύπτουν ένα μεγάλο κενό μεταξύ των αντλιών Pelton και Kaplan και χρησιμοποιούνται ευρέως.Η ισχύς τους μπορεί να υπολογισθεί από το νερό και την ροή και συνήθως κυμαίνεται από 10 έως περισσότερα από 700 megawattsΈνα από τα ξεχωριστά πλεονεκτήματα της τουρμπίνης Francis σε σχέση με άλλες τουρμπίνες νερού είναι ότι μπορούν επίσης να χρησιμοποιηθούν ως αντλία νερού.

1. Νερό μέσαet μέρος

Η βαλβίδα χρησιμοποιείται για να κλείσει την μονάδα σε στατικό νερό όταν χρειάζεται να σταματήσει,Χρησιμοποιείται επίσης για να κλείσει την μονάδα και να κόψει τη ροή νερού σε δυναμικό νερό όταν η μονάδα βρίσκεται σε κατάσταση έκτακτης ανάγκης.Ο διανομέας της τουρμπίνας χάλασε.

2Σπειροειδή θήκη

Η περιστροφική θήκη είναι μέρος συγκόλλησης, εξοπλισμένο με σταθερό πλοίο καθοδήγησης σε αυτό.Σπειροειδής περίπτωση πρέπει να κάνει το νερό να γίνει αριθμός στροβιλής της ροής του νερού και να οδηγήσει το νερό να ρέει τακτικά στην οδήγηση συσκευή φιάλη και δρομέα κατά μήκος περιφέρειαςΕίναι εξοπλισμένη με μια βαλβίδα ανακούφισης αέρα στην κορυφή της σπειροειδούς θήκης για την εξάτμιση αέρα κατά την αρχική γέμιση νερού.

3Διανεμητής τουρμπίνων

Αποτελείται από οδήγημα, μοχλό οδήγησης, μανίκι άξονα, μπροστινό κάλυμμα, πίσω κάλυμμα κλπ.Μπορεί να σχηματίσει ή να αλλάξει τον αριθμό των στροβιλών της ροής του νερού για να ρυθμίσει την εκκένωση της τουρμπίνας σύμφωνα με την αλλαγή του φορτίουΤο δαχτυλίδι ελέγχου είναι συγκολλημένο από χαλύβδινη πλάκα ως σύνολο.Το κυκλικό σιδηρόδρομο καθοδήγησης και η πλάκα καλωδίωσης με λιπαντικές επιδόσεις βρίσκονται στην κάτω επιφάνεια του δακτυλίου ελέγχουΤο δαχτυλίδι ελέγχου έχει επαρκή αντοχή και ακαμψία, δεν θα συμβεί υπερβολική κάμψη λόγω ανισορροπημένης πίεσης του σερβοκινητήρα.Σε περίπτωση που ο εφοδιαστικός κινητήρας είναι σε βλάβη, το αντίβαρο θα κλείσει το φτερό καθοδήγησης με τη δράση της βαρύτητας.

4Δρομέας.

Ο δρομέας είναι η καρδιά της ανεμογεννήτριας για να μετατρέψει την ενέργεια του νερού σε μηχανική ενέργεια.Η ταινία και η λεπίδα είναι κατασκευασμένες από ανοξείδωτο χάλυβα ZG06Cr13Ni4Mo, το οποίο έχει άριστη απόδοση αντικάβωσης.Οι τρύπες στο στέμμα του δρομέα μπορούν να μειώσουν την πίεση που ασκείται στον δρομέα από το νερό.

5Συγκρότημα σωλήνων σχεδίου

Η συλλογή σωλήνων ρυμούλκησης αποτελείται από αγκώνα σωλήνα ρυμούλκησης και κώνο σωλήνα ρυμούλκησης, καθοδηγεί τη ροή του νερού στο χαμηλότερο ρεύμα, χρησιμοποιεί τη δυνητική ενέργεια της ροής του νερού σε ύψος αναρρόφησης,ανακυκλώνει την κύρια κινητική ενέργεια της ροής στην έξοδο του δρομέα με τη διάχυσή τηςΌλες οι φλάντζες σύνδεσης πρέπει να είναι σφραγισμένες, το βάθος βύθισης του σωλήνα άντλησης δεν πρέπει να είναι μικρότερο από 30 cm για να αποφεύγεται η είσοδος αέρα στο σωλήνα άντλησης.

6. Δοκιμαστή πίεσης και κενομετρητή

Το μετρητή πίεσης βρίσκεται σε σπειροειδή θήκη για την παρατήρηση της πίεσης σε σπειροειδή θήκη.

Ο μετρητής κενού τοποθετείται στον αγκώνα του σωλήνα για την παρατήρηση του βαθμού κενού.

Προδιαγραφές

Γιατί να επιλέξετε εμάς;

1Πάνω από 20 χρόνια εμπειρίας στη βιομηχανία, εγκατάσταση και θέση σε λειτουργία περισσότερων από 150 εξοπλισμούς κάθε χρόνο

2- Παρέχει πλήρη πρόταση για υδροηλεκτρικό σταθμό από το νερό στο σύρμα

3Πλούσια εμπειρία υλοποίησης ξένων έργων σταθμών παραγωγής ηλεκτρικής ενέργειας όπως Γαλλία, Ιαπωνία, ΗΠΑ, Νότια Αφρική, Σρι Λάνκα, Ιράν, Νοτιοανατολική Ασία

4Σχεδιασμός και κατασκευή υδροηλεκτρικής γεννήτριας τάσης 400V,6.3KV. ισχύς άνω των 1000kw με 400V

Γενικές ερωτήσεις

1-Είστε εμπορική εταιρεία ή κατασκευάστρια;

Είμαστε κατασκευαστής γεννήτριας υδροτουρμπίνων με πάνω από 20 χρόνια εμπειρίας, το εργοστάσιο μας είναι στο Σιτσουάν θα χρειαστείτε 2 ώρες οδήγησης αφού φτάσετε στο αεροδρόμιο Shuangliu,Επισκεφτείτε το εργοστάσιό μας και θα μάθετε περισσότερα για εμάς..

2-Τι είδους υδρατπίνα πρέπει να διαλέξω;

Χρειαζόμαστε να γνωρίζουμε το νερό, το ρυθμό ροής, το επίπεδο τάσης, τη συχνότητα, στο δίκτυο ή εκτός του δικτύου, το επίπεδο αυτοματισμού από εσάς για να βρούμε τη λύση

3Μπορείτε να κάνετε το EPC για το υδροηλεκτρικό εργοστάσιο;

Ναι, μπορούμε να σχεδιάσουμε, να παράγουμε και να εγκαταστήσουμε τον εξοπλισμό, θα στείλουμε τεχνολόγους και εργάτες για να εγκαταστήσουν τον εξοπλισμό.
