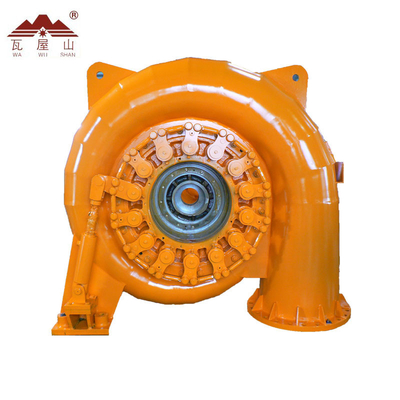

1000kw γεννήτρια τουρμπίνας νερού μικροϋπολογιστών για τη μίνι αποδοτικότητα HPP 60hz 95%

1000kw υδρο γεννήτρια νερού μικροϋπολογιστών στροβίλων 60Hz του Francis για το μίνι hpp

Συνοπτική εισαγωγή της δομής στροβίλων και του κύριου συστατικού

1. Μέρη κολπίσκων νερού

Τα μέρη κολπίσκων νερού αποτελούνται από μηχανοποιημένες τη Z941H-10C-700 βαλβίδα πυλών και την ένωση επέκτασης φ700. Η βαλβίδα πυλών χρησιμοποιείται για να κλείσει τη μονάδα στο στατικό νερό όταν χρησιμοποιείται επίσης η στάση ανάγκης, αυτό για να κλείσει τη μονάδα και να κόψει τη ροή του νερού στο δυναμικό νερό όταν είναι η μονάδα στην έκτακτη ανάγκη και τη βλάβη διανομέων στροβίλων. Η ένωση επέκτασης χρησιμοποιείται για την αποζημίωση λάθους εγκαταστάσεων και κατάλληλος για αποσυναρμολογήστε όταν συντήρηση. Μια βαλβίδα αγωγών βρίσκεται στο κατώτατο σημείο της ένωσης επέκτασης.

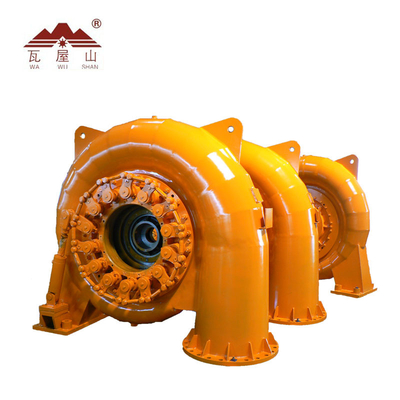

2. Σπειροειδής περίπτωση

Η σπειροειδής περίπτωση πετά το μέρος συγκόλλησης, που εξοπλίζεται με σταθερό vane οδηγών σε το. Η σπειροειδής περίπτωση θα κάνει το νερό να γίνει αριθμός στροβίλου της ροής του νερού και του νερού οδηγών στη ροή τακτικά vane οδηγών στις συσκευές και το δρομέα κατά μήκος της περιφέρειας. Είναι εξοπλισμένο με έναν αέρα ανακουφίζει τη βαλβίδα στην κορυφή της σπειροειδούς περίπτωσης στον αέρα εξάτμισης κατά να γεμίσει το νερό αρχικά.

3. Διανομέας στροβίλων

Αποτελείται από vane οδηγών, vane οδηγών το μοχλό, το μανίκι άξονων, την μπροστινή κάλυψη, την πίσω κάλυψη, κ.λπ. Μπορεί να διαμορφώσει ή να αλλάξει τον αριθμό στροβίλων της ροής του νερού για να ρυθμίσει την απαλλαγή στροβίλων σύμφωνα με την παραλλαγή του φορτίου. Χρησιμοποιείται επίσης στο κανονικό και κλείσιμο έκτακτης ανάγκης. Η μορφή, οι διαστάσεις, η ποσότητα και η θέση 12 vanes οδηγών είναι παρόμοιες με τον αποδεκτό πρότυπο στρόβιλο, θα εξασφαλίσουν ότι η ροή του νερού δεν θα προκαλέσει τη δόνηση κατά τη διάρκεια της λειτουργίας. Η διάμετρος του διαστήματος του κύκλου vane οδηγών είναι 720 χιλ. Vane οδηγών έχει την υδραυλική απόδοση ροπής της μόνος-στενής τάσης μέσα στη σειρά από το πλήρες άνοιγμα κοντά στο no-load άνοιγμα. Το μέγιστο άνοιγμα vane οδηγών θα έχει ορισμένο περιθώριο. Ο φραγμός στάσεων είναι εξοπλισμένος για κάθε vane οδηγών, vane οδηγών μπορεί να ελεγχθεί για να ταλαντευθεί με ορισμένη σειρά και δεν θα χτυπήσει με άλλα vanes οδηγών όταν σπάζουν την καρφίτσα κουράς. Vane οδηγών αποτελείται από ZG06Cr13Ni4Mo, θα είναι ανταλλάξιμοι. Κάθε vane οδηγών επεξεργάζεται στη μηχανή ακριβώς τη γραμμή επαφής παρακείμενα vanes οδηγών θα τελειώσουν για να εξασφαλίσει τέλεια επαφή όλα vanes οδηγών κάτω από το κλείνοντας κράτος προκειμένου να μειωθεί η διαρροή νερού. Τα ρουλεμάν για vane οδηγών τον άξονα και τον άξονα διανομέων είναι μόνος-λαδωμένα γλιστρώντας ρουλεμάν το φέρον παπούτσι υιοθετεί το πίσω σύνθετο υλικό χάλυβα. Χρησιμοποιήστε vane οδηγών την κάλυψη τελών μοχλών και αμπαρώστε για να ρυθμίσετε και να τηρήσετε τη θέση κάθε vane οδηγών την μπροστινή κάλυψη και την οπίσθια κάλυψη. Η σφράγιση βρίσκεται στον ανώτερο vane οδηγών άξονα για να κόψει τη ροή. Το δαχτυλίδι ελέγχου ενώνεται στενά από το πιάτο χάλυβα συνολικά. Η κυκλικά ράγα καθοδήγησης και το πιάτο καλωδίωσης με την απόδοση λίπανσης βρίσκονται στην κατώτατη επιφάνεια του δαχτυλιδιού ελέγχου. Το δαχτυλίδι ελέγχου έχει αρκετή δύναμη και η ακαμψία, δεν θα εμφανιστεί υπερβολική κάμψη που οφείλεται να θίξει την πίεση του σερβοκινητήρα.

4. Δρομέας

Ο δρομέας πετιέται και ενώνεται στενά συνολικά, η κορώνα, η ζώνη και η λεπίδα αποτελούνται από το ανοξείδωτο ZG06Cr13Ni4Mo που έχει την τέλεια απόδοση της αντι-δημιουργίας κοιλότητας, αντιδιαβρωτικός και weldable. Η μορφή κάθε λεπίδας δρομέων θα επεξεργαστεί στη μηχανή σύμφωνα με τυποποιημένο GB/T 10969 «προδιαγραφές για τα τμήματα μεταβάσεων νερού των υδραυλικών στροβίλων». Ο δρομέας είναι ενωμένος στενά και υποβαλλόμενος σε θερμοθεραπεία σύμφωνα με την ειδική προδιαγραφή, υπό τον όρο στη μη καταστρεπτική επιθεώρηση σύμφωνα με τα σχετικά πρότυπα. Ο δρομέας υπόκειται στη στατική δοκιμή ισορροπίας μετά από να επεξεργαστεί στη μηχανή. Δέκα τρύπες Φ24 βρίσκονται στην κορώνα δρομέων προκειμένου να μειωθεί η πίεση που εφαρμόζεται στο δρομέα από το νερό.

5. Κύρια σφράγιση υπηρεσιών άξονων

Η κύρια σφράγιση υπηρεσιών άξονων συσκευάζει το σύνολο, που βρίσκεται στο κύριο πέρασμα άξονων μέσω της μπροστινής κάλυψης. Η σφράγιση υπηρεσιών είναι στενή, αντιτριβική, απλή, εύκολο να παρατηρηθεί, συντήρηση και να αντικατασταθεί. Το ανοξείδωτο που φορά το δαχτυλίδι βρίσκεται όπου ο κύριος άξονας ερχόμενος σε επαφή με με τη συσκευασία. Η συσκευασία αποτελείται από ενισχυμένο PTFE, αντιτριβικός, αντιδιαβρωτικό.

6. Κύριο μέρος άξονων

Αποτελείται από τον κύριο άξονα, τη ρόδα μυγών, κ.λπ. Αυτός ο τύπος μονάδας παραγωγής υδραυλικής δύναμης υιοθετεί την κατασκευή τεσσάρων υπομοχλίων. Ο κύριος άξονας αποτελείται από το χάλυβα κατασκευής ποιοτικού άνθρακα 45#. Χυτός επιβάτης ροδών μυγών δίσκων ο τύπος σταθεροποιεί τη μονάδα κατά το ρύθμιση. Συνδέστε τον κύριο άξονα και το δρομέα από οριζόντια βασικό για να ικανοποιήσετε τον ανταλλάξιμο. Συνδέστε το στρόβιλο και τη γεννήτρια από το συζευκτήρα άνοιξη για την εύκολη εγκατάσταση.

7. Συνέλευση σωλήνων σχεδίων

Η συνέλευση σωλήνων σχεδίων αποτελείται από το συνδέοντας σωλήνα αποδοχής αέρα, αγκώνας σωλήνων σχεδίων και ο κώνος σωλήνων σχεδίων, καθοδηγεί τη ροή του νερού στο χαμηλότερο ρεύμα, χρησιμοποιεί την πιθανή ενέργεια της ροής του νερού στο ύψος αναρρόφησης, ανακύκλωσης σημαντική κινητική ενέργεια της ροής στην έξοδο δρομέων από τη διάχυσή του. Όλη η συνδέοντας φλάντζα θα σφραγιστεί, το βυθισμένο βάθος του σωλήνα σχεδίων δεν θα είναι λιγότερο από 30cm για να αποτρέψει τον αέρα το σωλήνα σχεδίων. Συσκευή αποδοχής αέρα: Το φυσικό αέρα γεμίζουν σε χαμηλότερο του δρομέα μέσω της κορυφής του σωλήνα σχεδίων για να εξασφαλίσει σταθερή λειτουργία του στροβίλου όταν vane οδηγών κάτω από το μερικό άνοιγμα.

8. Ρουλεμάν

Το μπροστινό ρουλεμάν είναι ακτινωτή συμπεριφορά ολίσθησης ώθησης να αντεχτεί το ακτινωτό και αξονικό φορτίο. Ο δίσκος ώθησης περιστρέφεται, το πέρασμα πετρελαίου μέσω του πίνακα πετρελαίου παρέχει έπειτα την ψύξη και τη λίπανση για το φέρον παπούτσι και το παπούτσι ρουλεμάν ώθησης. Το δοχείο ψύξης βρίσκεται στο κατώτατο σημείο της συμπεριφοράς να μειωθεί η θερμοκρασία. Το δροσίζοντας νερό είναι από τη δεξαμενή καθαρού νερού, η πίεση νερού είναι 0,15 σε 0.2MPa. Το φίλτρο νερού βρίσκεται στη διοχέτευση με σωλήνες ψύξης. Δύο θερμόμετρα βρίσκονται στο μπροστινό ρουλεμάν για την εποπτεία της θερμοκρασίας του παπουτσιού ώθησης και τη συμπεριφορά του παπουτσιού.

Το πίσω ρουλεμάν είναι ακτινωτό ρουλεμάν για να αντέξει το ακτινωτό φορτίο. Ο δίσκος πετρελαίου φέρνει το πετρέλαιο για τη λίπανση. Ένα θερμόμετρο βρίσκεται για την εποπτεία της θερμοκρασίας της συμπεριφοράς του παπουτσιού. Η δροσίζοντας συσκευή βρίσκεται στο κατώτατο σημείο.

Πετρέλαιο στροβίλων χρήσης 46# για τη συμπεριφορά της λίπανσης.

9. Συνέλευση σερβοκινητήρων

Αποτελείται από το δαχτυλίδι σερβοκινητήρων, δικράνων και ελέγχου.

Ο κυβερνήτης ρυθμίζει το άνοιγμα vane οδηγών μέσω του δαχτυλιδιού σερβοκινητήρων, δικράνων και ελέγχου σύμφωνα με την αλλαγή του φορτίου.

10. Μετρητής πίεσης και κενός μετρητής

Ο μετρητής πίεσης βρίσκεται στη σπειροειδή περίπτωση για την πίεση σε σπειροειδή περίπτωση. Ο κενός μετρητής βρίσκεται στον αγκώνα σωλήνων σχεδίων για την παρατήρηση του βαθμού κενού. Οι βαλβίδες θα εξοπλιστούν στο μετρητή πίεσης και την κενή διοχέτευση με σωλήνες μετρητών για στενό και θα ανοίξουν τη διοχέτευση με σωλήνες.

11. Φρενάροντας συσκευή

Υιοθετεί 2 υδραυλικά φρένα τύπων εμβόλων, η πίεση υπηρεσιών είναι 0.5~0.7 MPA.

Υιοθετήστε την υδραυλική αρχή για το φρένο. Παρέχετε το πετρέλαιο μέσω του χωρίς συγκόλληση σωλήνα χάλυβα στο φρένο, ωθήστε το φρένο για να τρίψετε τη ρόδα μυγών για να σταματήσει τη μονάδα. Σε περίπτωση που υπάρχει διαρροή πετρελαίου κατά τη διάρκεια της λειτουργίας, υιοθετήστε την κατάλληλη μέθοδο για να την λύσετε, όπως σφίγξτε το χαλαρό καρύδι από το κλειδί ή αντικαταστήστε το σφραγίζοντας υλικό. Το κτύπημα του εμβόλου είναι 25mm. Υιοθετήστε το φρενάρισμα μόνο όταν μειώνεται η ταχύτητα μονάδων κατωτέρω σε 30% της εκτιμημένης ταχύτητας!

FAQ

Q1, που θα έπρεπε εγώ να επιλέξει ο στρόβιλος;

Παρακαλώ μου πέστε το μανομετρικό ύψος στήλης νερού, ποσοστό ροής, συχνότητα, συνολική ισχύς που χρειάζεστε

, τάση, στο πλέγμα ή από τη λειτουργία πλέγματος, θα προτείνουμε μια λύση.

Q2, μπορεί το εργοστάσιό σας να παρέχει όλο τον εξοπλισμό για την παραγωγή υδρενέργειας;

Ναι, μπορούμε να παρέχουμε σε σας τους στροβίλους, τις υδρο-γεννήτριες, τους ρυθμιστές πίεσης, τις ρόδες στροβίλων, τους πίνακες ελέγχου, τους μετασχηματιστές, τα συστήματα παρακολούθησης και περισσότερους.

Q3, μπορείτε να κάνετε το EPC για εγκαταστάσεις υδροηλεκτρικής ενέργειας;

Ναι, μπορούμε να παρέχουμε τις ΜΕ ΤΟ ΚΛΕΙΔΙ ΣΤΟ ΧΈΡΙ και υπηρεσίες EPC συμπεριλαμβανομένης της μέτρησης, σχέδιο, κατασκευή, κατασκευή, κατασκευή, ανάθεση, επιθεώρηση, αντικατάσταση δρομέων συντήρησης και αποκατάσταση/βελτίωση/βελτίωση/επισκευή/αποκατάσταση των στροβίλων/τις γεννήτριες συμπεριλαμβανομένων των ρουλεμάν, σφραγίδες για τα μέρη και μέρη κλειδί, θα στείλουμε τους τεχνικούς και τους εργαζομένους για να εγκαταστήσουμε τον εξοπλισμό.

Q4, είναι η επιχείρησή σας εμπορική επιχείρηση ή κατασκευαστής;

Είμαστε κατασκευαστής των υδρο γεννητριών τουρμπίνας και αρχισμένος να προωθούμε τη διεθνή αγορά το 2013. Το εργοστάσιό μας βρίσκεται Sichuan, όπου η συντήρηση και η υδρενέργεια νερού της Κίνας είναι αναπτυγμένες. Καλωσορίστε για να επισκεφτείτε το εργοστάσιό μας στην Κίνα.

Q5, τι είναι ένα αποδεκτό MOQ;

Για αυτό το προϊόν, αποδεκτό MOQ μας είναι 1 σύνολο.

Q6, πόσο καιρό είναι η παράδοση χρόνος;

Η χρονική σειρά παράδοσης από 15 ημέρες σε 6 μήνες ανάλογα με το πρότυπο εσείς αγοράζει.

Q7, η επιχείρησή σας έχει τον ανεξάρτητο επίσημο ιστοχώρο της;

Φυσικά, και μπορούμε να δούμε περισσότερες πληροφορίες για την επιχείρηση και τα προϊόντα μας στον επίσημο ιστοχώρο μας.
