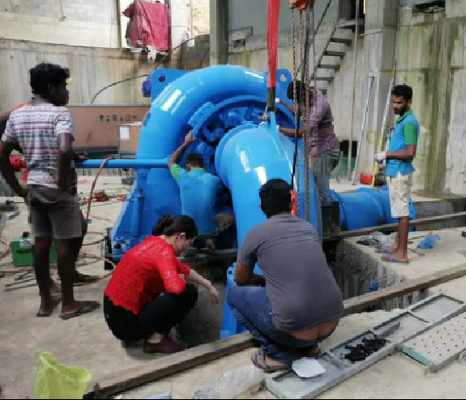

1.2m κάθετες Francis του Francis άξονων δρομέων κάθετες γεννήτριες τουρμπίνας στροβίλων 1500kw

1500kwHydraulic στρόβιλος για τις εγκαταστάσεις υδρο παραγωγής ενέργειας

Επισκόπηση

1. Μέρη κολπίσκων νερού

Τα τμήματα κολπίσκων νερού αποτελούνται από τους συνδέοντας σωλήνες, τις βαλβίδες κολπίσκων στροβίλων νερού και τις ενώσεις επέκτασης. Η βαλβίδα κολπίσκων στροβίλων χρησιμοποιείται για να διακόψει τη μονάδα ακόμα στο νερό όταν απαιτείται το κλείσιμο, και χρησιμοποιείται επίσης για να διακόψει τη μονάδα και να αποκλείσει τη ροή στο δυναμικό νερό όταν είναι σε επείγουσα περίπτωση η μονάδα και ο διανομέας στροβίλων αποτυγχάνει. Οι ενώσεις επέκτασης χρησιμοποιούνται για να αντισταθμίσουν τα λάθη εγκαταστάσεων και να διευκολύνουν τη συντήρηση. Η βαλβίδα αγωγών βρίσκεται στο κατώτατο σημείο. Ένα τέλος του συνδέοντας σωλήνα συνδέεται με τη βαλβίδα κολπίσκων νερού του στροβίλου ατμού το άλλο τέλος συνδέεται με τη σωλήνωση εγκαταστάσεων παραγωγής ενέργειας (που ενώνεται στενά στην περιοχή).

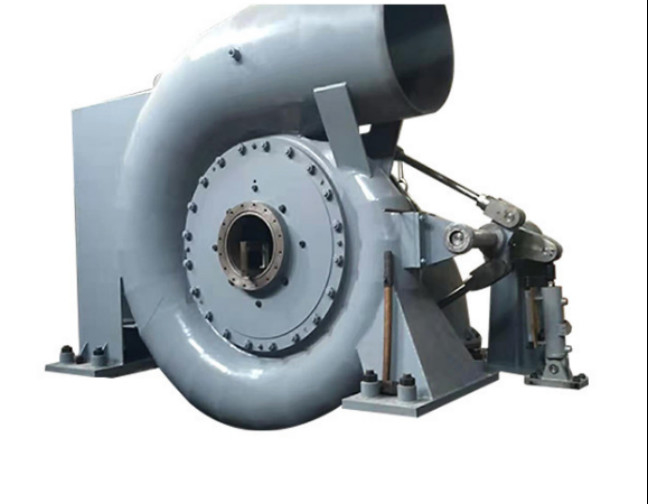

2. Σπειροειδής περίπτωση

Η σπειροειδής περίπτωση ενώνει στενά το μέρος, που εξοπλίζεται με σταθερό vane οδηγών σε το. Η σπειροειδής περίπτωση θα κάνει το νερό να γίνει αριθμός στροβίλου της ροής του νερού και του νερού οδηγών στη ροή τακτικά vane οδηγών στις συσκευές και το δρομέα κατά μήκος της περιφέρειας. Είναι εξοπλισμένο με έναν αέρα ανακουφίζει τη βαλβίδα στην κορυφή της σπειροειδούς περίπτωσης στον αέρα εξάτμισης κατά να γεμίσει το νερό αρχικά.

3. Διανομέας στροβίλων

Αποτελείται από vane οδηγών, vane οδηγών ράβδος, μανίκι άξονων, μπροστινή κάλυψη, οπίσθια κάλυψη και ούτω καθεξής. Μπορεί να διαμορφώσει ή να αλλάξει τον αριθμό δίνης της ροής του νερού για να ρυθμίσει τη ροή του στροβίλου σύμφωνα με την αλλαγή του φορτίου. Χρησιμοποιείται επίσης για τα κανονικά και κλεισίματα έκτακτης ανάγκης. Η μορφή, το μέγεθος, ο αριθμός και η θέση 16 vanes οδηγών είναι παρόμοιοι με εκείνους του εγκεκριμένου πρότυπου στροβίλου και θα εξασφαλίσουν ότι η ροή του νερού δεν θα προκαλέσει τη δόνηση κατά τη λειτουργία. Η διάμετρος του vane οδηγών χωρίζοντας κατά διαστήματα κύκλου είναι 860mm. Vane οδηγών έχει την υδραυλική απόδοση ροπής με την αυτόματη τάση κλεισίματος στη σειρά από το πλήρες άνοιγμα κοντά στο no-load άνοιγμα. Πρέπει να υπάρξει ένα ορισμένο περιθώριο για το μέγιστο άνοιγμα vane οδηγών. Κάθε vane οδηγών είναι εξοπλισμένο με έναν φραγμό στάσεων. Όταν η καρφίτσα κουράς σπάζει και η συσκευή τριβής μεταξύ vane οδηγών και της vane οδηγών ράβδου αποτυγχάνει, vane οδηγών μπορεί να ελεγχθεί για να ταλαντευθεί μέσα σε μια ορισμένη σειρά χωρίς σύγκρουση με άλλα vanes οδηγών. Vanes οδηγών αποτελούνται από ZG230-450 και πρέπει να είναι ανταλλάξιμα. Κάθε vane οδηγών είναι ακρίβεια που επεξεργάζεται στη μηχανή η γραμμή επαφών παρακείμενα vanes οδηγών πρέπει να ολοκληρωθεί για να εξασφαλίσει ότι όλα vanes οδηγών είναι σε πλήρη επαφή στο κλειστό κράτος για να μειώσουν τη διαρροή νερού. Τα ρουλεμάν του vane οδηγών άξονα και του άξονα διανομέων είναι self-lubricating γλιστρώντας ρουλεμάν ο φέρων θάμνος αποτελείται από το χάλυβας-υποστηριγμένο σύνθετο υλικό. Χρησιμοποιήστε τα vane καλύμματα τελών μίσχων και τα μπουλόνια για να ρυθμίσετε και να διατηρήσετε τη θέση κάθε vane στις μπροστινό και πίσω μέρος καλύψεις. Μια σφραγίδα βρίσκεται στον ανώτερο vane άξονα για να αποκλείσει τη ροή. Το δαχτυλίδι ελέγχου αποτελείται εξ ολοκλήρου από το χυτοχάλυβα. Ένας κυκλικός τελικός φραγμός βρίσκεται στην εξωτερική περιφέρεια του δαχτυλιδιού ελέγχου. Το δαχτυλίδι ελέγχου έχει την ικανοποιητικές δύναμη και την ακαμψία που δεν κάμπτουν υπερβολικά λόγω της θιγμένης πίεσης της σερβο μηχανής.

4. Δρομέας

Ο δρομέας είναι η καρδιά του στροβίλου μπορεί να μεταφέρει την ενέργεια νερού στη μηχανική ενέργεια. Ο δρομέας είναι ενωμένος στενά συνολικά, η κορώνα, η ζώνη και η λεπίδα αποτελούνται από το ανοξείδωτο ZG0Cr13Ni4Mo που έχει την τέλεια απόδοση της αντι-δημιουργίας κοιλότητας, αντιδιαβρωτικός και weldable. Η κορώνα και η ζώνη υιοθετούν τη σφράγιση τύπων χάσματος για να μειώσουν τη διαρροή νερού. Η μορφή κάθε λεπίδας δρομέων θα επεξεργαστεί στη μηχανή σύμφωνα με τυποποιημένο GB/T 10969 «προδιαγραφές για τα τμήματα μεταβάσεων νερού των υδραυλικών στροβίλων». Ο δρομέας είναι ενωμένος στενά και υποβαλλόμενος σε θερμοθεραπεία σύμφωνα με την ειδική προδιαγραφή, υπό τον όρο στη μη καταστρεπτική επιθεώρηση σύμφωνα με τα πρότυπα ASME. Ο δρομέας υπόκειται στη στατική δοκιμή ισορροπίας μετά από να επεξεργαστεί στη μηχανή. Δέκα έξι τρύπες φ22 βρίσκονται στην κορώνα δρομέων προκειμένου να μειωθεί η πίεση που εφαρμόζεται στο δρομέα από το νερό.

5. Κύριο μέρος άξονων

Αποτελείται από τον κύριο άξονα, τη ρόδα μυγών, κ.λπ. Αυτός ο τύπος μονάδας παραγωγής υδραυλικής δύναμης υιοθετεί την κατασκευή τεσσάρων υπομοχλίων. Ο κύριος άξονας αποτελείται από το χάλυβα κατασκευής ποιοτικού άνθρακα 45#. Χυτός επιβάτης ροδών μυγών δίσκων ο τύπος σταθεροποιεί τη μονάδα κατά το ρύθμιση. Συνδέστε τον κύριο άξονα και το δρομέα από οριζόντια βασικό για να ικανοποιήσετε τον ανταλλάξιμο. Συνδέστε το στρόβιλο και τη γεννήτρια από το συζευκτήρα άνοιξη για την εύκολη εγκατάσταση.

6. Κύρια σφράγιση υπηρεσιών άξονων

Η κύρια σφράγιση υπηρεσιών άξονων συσκευάζει το σύνολο, που βρίσκεται στο κύριο πέρασμα άξονων μέσω της μπροστινής κάλυψης. Η σφράγιση υπηρεσιών είναι στενή, αντιτριβική, απλή, εύκολο να παρατηρηθεί, συντήρηση και να αντικατασταθεί. Το μανίκι άξονων ανοξείδωτου βρίσκεται όπου ο κύριος άξονας ερχόμενος σε επαφή με με τη συσκευασία. Η συσκευασία αποτελείται από ενισχυμένο PTFE, αντιτριβικός, αντιδιαβρωτικό.

7. Συνέλευση σωλήνων σχεδίων

Η συνέλευση σωλήνων σχεδίων αποτελείται από το σωλήνα διάχυσης, αγκώνας σωλήνων σχεδίων και ο κώνος σωλήνων σχεδίων, καθοδηγεί τη ροή του νερού στο χαμηλότερο ρεύμα, χρησιμοποιεί την πιθανή ενέργεια της ροής του νερού στο ύψος αναρρόφησης, ανακύκλωσης σημαντική κινητική ενέργεια της ροής στην έξοδο δρομέων από τη διάχυσή του. Όλη η συνδέοντας φλάντζα θα σφραγιστεί, το βυθισμένο βάθος του σωλήνα σχεδίων δεν θα είναι λιγότερο από 40cm για να αποτρέψει τον αέρα στο σωλήνα σχεδίων. Συσκευή αποδοχής αέρα: Το φυσικό αέρα γεμίζουν σε χαμηλότερο του δρομέα μέσω της κορυφής του σωλήνα διάχυσης για να εξασφαλίσει σταθερή λειτουργία του στροβίλου όταν vane οδηγών κάτω από το μερικό άνοιγμα.

8. Συνέλευση σερβοκινητήρων

Αποτελείται από την καρφίτσα σερβοκινητήρων, δικράνων και αυτιών.

Ο κυβερνήτης ρυθμίζει το άνοιγμα vane οδηγών μέσω του σερβοκινητήρα, του δικράνου, της καρφίτσας αυτιών και του δαχτυλιδιού ελέγχου σύμφωνα με την αλλαγή του φορτίου.

9. Μετρητής πίεσης και κενός μετρητής

Ο μετρητής πίεσης βρίσκεται στη σπειροειδή περίπτωση για την πίεση σε σπειροειδή περίπτωση. Ο κενός μετρητής βρίσκεται στο σωλήνα διάχυσης για την παρατήρηση του βαθμού κενού του νερού tailrace. Οι κόκκορες θα εξοπλιστούν στο μετρητή πίεσης και την κενή διοχέτευση με σωλήνες μετρητών για στενό και θα ανοίξουν τη διοχέτευση με σωλήνες.

10. Φρενάροντας συσκευή

Υιοθετεί 2 πνευματικά φρένα τύπων εμβόλων, η πίεση υπηρεσιών είναι 0.5~0.7 MPA.

Υιοθετήστε την πνευματική αρχή για το φρένο. Παρέχετε την πηγή πίεσης μέσω του χωρίς συγκόλληση σωλήνα χάλυβα στο φρένο, ωθήστε το πιάτο φρένων για να τρίψετε τη ρόδα μυγών για να σταματήσει τη μονάδα. Σε περίπτωση που υπάρχει διαρροή αέρα κατά τη διάρκεια της λειτουργίας, υιοθετήστε την κατάλληλη μέθοδο για να την λύσετε, όπως σφίγξτε το χαλαρό καρύδι από το κλειδί ή αντικαταστήστε το σφραγίζοντας υλικό. Το κτύπημα του εμβόλου είναι 25mm. Υιοθετήστε το φρενάρισμα μόνο όταν μειώνεται η ταχύτητα μονάδων κατωτέρω σε 30% της εκτιμημένης ταχύτητας!

Προδιαγραφή

Γιατί μας επιλέξτε;

1. Περισσότερο από 20 έτη εμπειρίας βιομηχανίας, εγκαθιστούν να αναθέσουν τον εξοπλισμό περισσότερο από 150 κάθε χρόνο

2. Υποβάλτε την πλήρη πρόταση για τις εγκαταστάσεις υδρο παραγωγής ενέργειας από το νερό στο καλώδιο

3. Άφθονη ξένη εμπειρία εφαρμογής του προγράμματος εγκαταστάσεων παραγωγής ενέργειας όπως η Γαλλία, Ιαπωνία, ΗΠΑ, Νότια Αφρική, Σρι Λάνκα, Ιράν, Νοτιοανατολική Ασία

4. Σχέδιο και κατασκευή της υδρο γεννήτριας ισχύος με την τάση 400V, 6.3KV. η ικανότητα υπερβαίνει 1000kw με 400V

FAQ

1.You είναι εμπορική επιχείρηση ή μια κατασκευή;

Είμαστε μια υδρο κατασκευή γεννητριών τουρμπίνας με πάνω από 20 έτη εμπειρίας, το εργοστάσιό μας είναι Sichuan θα διαρκέσετε 2 ώρες που οδηγούν μετά από σας τον αερολιμένα Shuangliu προσιτότητας, πληρώνετε μια επίσκεψη στο εργοστάσιό μας που ξέρετε περισσότερους για μας.

2.What το είδος στροβίλου νερού πρέπει εγώ να επιλέξει;

Πρέπει να ξέρουμε το μανομετρικό ύψος στήλης νερού, το ποσοστό ροής, το επίπεδο τάσης, τη συχνότητα, το -πλέγμα ή το από-πλέγμα που τρέχουν, επίπεδο αυτοματοποίησης από σας για να επιλύσουμε τη λύση

3: Μπορείτε να κάνετε το EPC για τις εγκαταστάσεις υδρο παραγωγής ενέργειας;

Ναι, μπορούμε να σχεδιάσουμε, παράγοντας και να εγκαταστήσουμε τον εξοπλισμό, θα αποστείλουμε τον τεχνικό και τους εργαζομένους για να εγκαταστήσουμε τον εξοπλισμό.
