1000kw σύστημα διέγερσης γεννητριών τουρμπίνας νερού μικροϋπολογιστών για τη μίνι αποδοτικότητα HPP 60hz 95%

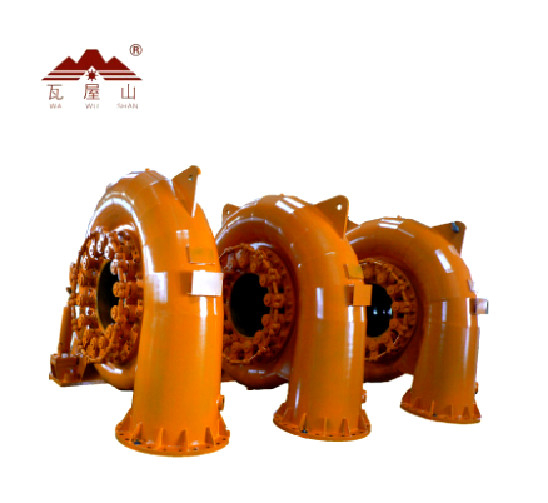

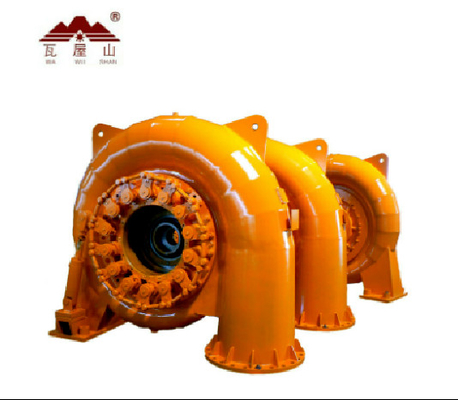

1000kw υδρο γεννήτρια νερού μικροϋπολογιστών στροβίλων 60Hz του Francis για το μίνι hpp

Συνοπτική εισαγωγή της δομής στροβίλων και του κύριου συστατικού

1. Μέρη κολπίσκων νερού
Το μέρος κολπίσκων νερού αποτελείται από την ηλεκτρικές βαλβίδα πυλών Z941H-10C-700 και την ένωση επέκτασης φ700. Οι βαλβίδες πυλών χρησιμοποιούνται για να διακόψουν τη μονάδα ακόμα στο νερό όταν απαιτείται ένα κλείσιμο, και χρησιμοποιούνται επίσης για να διακόψουν τη μονάδα και να κόψουν τη ροή στο δυναμικό νερό σε περίπτωση έκτακτης ανάγκης μονάδων και την αποτυχία διανομέων στροβίλων. Η τηλεσκοπική ένωση χρησιμοποιείται για να αντισταθμίσει τα λάθη εγκαταστάσεων και είναι κατάλληλη για την αποσύνθεση κατά τη διάρκεια της συντήρησης. Η βαλβίδα αγωγών βρίσκεται στο κατώτατο σημείο της ένωσης επέκτασης.
2. Volute
Το volute είναι weldment απορριμμάτων με σταθερά vanes οδηγών μέσα. Το volute πρέπει να κάνει το νερό να γίνει ο αριθμός δίνης της ροής του νερού, και να καθοδηγήσει το νερό για να ρεύσει στη vane οδηγών συσκευή και το δρομέα τακτικά κατά μήκος της περιφέρειας. Έχει μια ξέβαήν βαλβίδα στην κορυφή του volute για να αφήσει τον αέρα έξω κατά τη διάρκεια της αρχικής πλήρωσης.
3. Στροβιλο διανομέας
Αποτελείται από vane οδηγών, vane οδηγών ράβδος, μανίκι άξονων, μπροστινή κάλυψη, οπίσθια κάλυψη και ούτω καθεξής. Μπορεί να διαμορφώσει ή να αλλάξει τον αριθμό δίνης της ροής του νερού για να ρυθμίσει τη ροή του στροβίλου σύμφωνα με την αλλαγή του φορτίου. Χρησιμοποιείται επίσης για τα κανονικά και κλεισίματα έκτακτης ανάγκης. Η μορφή, το μέγεθος, ο αριθμός και η θέση 12 vanes οδηγών είναι παρόμοιοι με εκείνους του εγκεκριμένου πρότυπου στροβίλου και θα εξασφαλίσουν ότι η ροή του νερού δεν θα προκαλέσει τη δόνηση κατά τη λειτουργία. Η διάμετρος του vane οδηγών χωρίζοντας κατά διαστήματα κύκλου είναι 720mm. Vane οδηγών έχει την υδραυλική απόδοση ροπής με την αυτόματη τάση στη σειρά του πλήρους ανοίγματος κοντά στο no-load άνοιγμα. Πρέπει να υπάρξει ένα ορισμένο περιθώριο για το μέγιστο άνοιγμα vane οδηγών. Κάθε vane οδηγών είναι εξοπλισμένο με έναν φραγμό στάσεων, ο οποίος μπορεί να ελέγξει vane οδηγών που ταλαντεύεται μέσα σε μια ορισμένη σειρά, και όταν δεν θα συγκρουστούν τα σπασίματα καρφιτσών κουράς, αυτό με άλλα vanes οδηγών. Vanes οδηγών αποτελούνται από ZG06Cr13Ni4Mo και πρέπει να είναι ανταλλάξιμα. Κάθε vane οδηγών είναι ακρίβεια που επεξεργάζεται στη μηχανή η γραμμή επαφών παρακείμενα vanes οδηγών πρέπει να ολοκληρωθεί για να εξασφαλίσει ότι όλα vanes οδηγών είναι σε πλήρη επαφή στο κλειστό κράτος για να μειώσουν τη διαρροή νερού. Τα ρουλεμάν του vane οδηγών άξονα και του άξονα διανομέων είναι self-lubricating γλιστρώντας ρουλεμάν ο φέρων θάμνος αποτελείται από το χάλυβας-υποστηριγμένο σύνθετο υλικό. Χρησιμοποιήστε τα vane καλύμματα τελών μίσχων και τα μπουλόνια για να ρυθμίσετε και να διατηρήσετε τη θέση κάθε vane στις μπροστινό και πίσω μέρος καλύψεις. Μια σφραγίδα βρίσκεται στον ανώτερο vane άξονα για να αποκλείσει τη ροή. Ολόκληρο το δαχτυλίδι ελέγχου ενώνεται στενά από το πιάτο χάλυβα. Οι λαδωμένοι κυκλικοί οδηγοί και τελικοί οι φραγμοί βρίσκονται underside του δαχτυλιδιού ελέγχου. Το δαχτυλίδι ελέγχου έχει την ικανοποιητικές δύναμη και την ακαμψία που δεν κάμπτουν υπερβολικά λόγω της θιγμένης πίεσης της σερβο μηχανής.
4. Δρομέας
Ο δρομέας πετιέται ολοκληρωτικά και ενώνεται στενά, και η κορώνα, η ζώνη και οι λεπίδες αποτελούνται από το ανοξείδωτο ZG06Cr13Ni4Mo, το οποίο έχει την καλή αντίσταση δημιουργίας κοιλότητας, την αντίσταση διάβρωσης και την ιδιότητα συγκόλλησης. Η μορφή κάθε λεπίδας δρομέων πρέπει να υποβληθεί σε επεξεργασία σύμφωνα με GB/T 10969 «κώδικας για τα τμήματα καναλιών νερού των στροβίλων νερού». Οι δρομείς είναι ενωμένοι στενά και υποβαλλόμενοι σε θερμοθεραπεία σύμφωνα με τις ειδικές προδιαγραφές, και δοκιμασμένος μη-καταστροφικά σύμφωνα με τα σχετικά πρότυπα. Οι δρομείς είναι statically ισορροπημένοι μετά από να επεξεργαστούν στη μηχανή. Σύνολο 10 τρύπες Φ24 στην κορυφή του δρομέα για να μειώσει την πίεση που ασκείται από το νερό στο δρομέα.
5. Σφραγίδα υπηρεσιών αξόνων
Η σφραγίδα υπηρεσιών αξόνων είναι ένα τμήμα συσκευασίας που βρίσκεται στον άξονα μέσω της μπροστινής κάλυψης. Σφραγίδα συντήρησης σφιχτή, αντιτριβική, απλή, εύκολη να παρατηρηθεί, να διατηρηθεί και να αντικατασταθεί. Ένα δαχτυλίδι ένδυσης ανοξείδωτου βρίσκεται όπου ο άξονας έρχεται σε επαφή με τη συσκευασία. Η συσκευασία αποτελείται από ενισχυμένο PTFE, το οποίο είναι αντιτριβικό και αντιδιαβρωτικό.
6. Μέρος αξόνων
Αποτελείται από τον κύριο άξονα, σφόνδυλος και ούτω καθεξής. Αυτός ο τύπος υδροηλεκτρικού παραγωγικού συνόλου υιοθετεί μια δομή τέσσερις-σημείου. Ο κύριος άξονας αποτελείται από δομικό χάλυβα άνθρακα 45# τον υψηλής ποιότητας. Ο disc-type σφόνδυλος απορριμμάτων σταθεροποιεί τη μονάδα κατά τη διάρκεια της ρύθμισης. Συνδέστε τον κύριο άξονα και το δρομέα με ένα επίπεδο κλειδί για να συναντήσετε την ανταλλαξιμότητα. Ο στρόβιλος και η γεννήτρια συνδέονται με μια σύζευξη άνοιξη για την εύκολη εγκατάσταση.
7. Συνέλευση σωλήνων σχεδίων
Η συνέλευση σωλήνων σχεδίων αποτελείται από το συνδέοντας σωλήνα κολπίσκων αέρα, ο αγκώνας σωλήνων σχεδίων και ο κώνος σωλήνων σχεδίων, που καθοδηγεί τη ροή του νερού στον προς τα κάτω, χρησιμοποιεί την πιθανή ενέργεια της ροής του νερού στο ύψος αναρρόφησης, και ανακτεί την κύρια κινητική ενέργεια της ροής του νερού στην έξοδο του δρομέα μέσω της διάχυσής του. Όλες οι συνδέοντας φλάντζες θα σφραγιστούν, και το βάθος βύθισης του σωλήνα σχεδίων δεν θα είναι λιγότερο από 30cm για να αποτρέψει τον αέρα από την είσοδο του σωλήνα σχεδίων. Συσκευή εισαγωγής: Εγχύσετε το φυσικό αέρα στο χαμηλότερο μέρος του δρομέα μέσω της κορυφής του σωλήνα σχεδίων για να εξασφαλίσετε τη σταθερή λειτουργία του στροβίλου ατμού όταν ανοίγουν μερικώς vane οδηγών.
8. Ρουλεμάν
Το μπροστινό ρουλεμάν είναι μια ακτινωτή συμπεριφορά ολίσθησης ώθησης, η οποία μπορεί να αντέξει τα ακτινωτά και αξονικά φορτία. Ο δίσκος ώθησης περιστρέφεται και τα περάσματα πετρελαίου μέσω του πιάτου πετρελαίου, το οποίο παρέχει έπειτα την ψύξη και τη λίπανση για τα φέροντα μαξιλάρια και τα μαξιλάρια ώθησης. Το δοχείο ψύξης βρίσκεται στο κατώτατο σημείο του ρουλεμάν.

FAQ

Q1, που θα έπρεπε εγώ να επιλέξει ο στρόβιλος;

Παρακαλώ μου πέστε το μανομετρικό ύψος στήλης νερού, ποσοστό ροής, συχνότητα, συνολική ισχύς που χρειάζεστε

, τάση, στο πλέγμα ή από τη λειτουργία πλέγματος, θα προτείνουμε μια λύση.

Q2, μπορεί το εργοστάσιό σας να παρέχει όλο τον εξοπλισμό για την παραγωγή υδρενέργειας;

Ναι, μπορούμε να παρέχουμε σε σας τους στροβίλους, τις υδρο-γεννήτριες, τους ρυθμιστές πίεσης, τις ρόδες στροβίλων, τους πίνακες ελέγχου, τους μετασχηματιστές, τα συστήματα παρακολούθησης και περισσότερους.

Q3, μπορείτε να κάνετε το EPC για εγκαταστάσεις υδροηλεκτρικής ενέργειας;

Ναι, μπορούμε να παρέχουμε τις ΜΕ ΤΟ ΚΛΕΙΔΙ ΣΤΟ ΧΈΡΙ και υπηρεσίες EPC συμπεριλαμβανομένης της μέτρησης, σχέδιο, κατασκευή, κατασκευή, κατασκευή, ανάθεση, επιθεώρηση, αντικατάσταση δρομέων συντήρησης και αποκατάσταση/βελτίωση/βελτίωση/επισκευή/αποκατάσταση των στροβίλων/τις γεννήτριες συμπεριλαμβανομένων των ρουλεμάν, σφραγίδες για τα μέρη και μέρη κλειδί, θα στείλουμε τους τεχνικούς και τους εργαζομένους για να εγκαταστήσουμε τον εξοπλισμό.

Q4, είναι η επιχείρησή σας εμπορική επιχείρηση ή κατασκευαστής;

Είμαστε κατασκευαστής των υδρο γεννητριών τουρμπίνας και αρχισμένος να προωθούμε τη διεθνή αγορά το 2013. Το εργοστάσιό μας βρίσκεται Sichuan, όπου η συντήρηση και η υδρενέργεια νερού της Κίνας είναι αναπτυγμένες. Καλωσορίστε για να επισκεφτείτε το εργοστάσιό μας στην Κίνα.

Q5, τι είναι ένα αποδεκτό MOQ;

Για αυτό το προϊόν, αποδεκτό MOQ μας είναι 1 σύνολο.

Q6, πόσο καιρό είναι η παράδοση χρόνος;

Η χρονική σειρά παράδοσης από 15 ημέρες σε 6 μήνες ανάλογα με το πρότυπο εσείς αγοράζει.
