1450kw γεννήτρια τουρμπίνας του Francis για την υδρο δύναμη 70m μανομετρικό ύψος στήλης νερού σταθμών

1450kw γεννήτρια του Francis Turbina για το υδρο μανομετρικό ύψος στήλης νερού σταθμών παραγωγής ηλεκτρικού ρεύματος 70m

rief εισαγωγή της δομής στροβίλων και του κύριου συστατικού

1.Water μέρος κολπίσκων

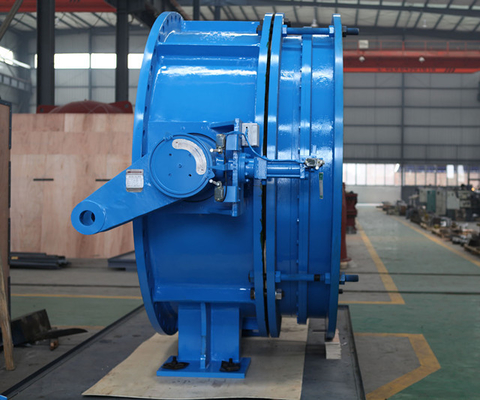

Το μέρος κολπίσκων νερού αποτελείται από τη βαλβίδα. Η βαλβίδα χρησιμοποιείται για να κλείσει τη μονάδα στο στατικό νερό όταν χρησιμοποιείται επίσης η στάση ανάγκης, αυτό για να κλείσει τη μονάδα και να κόψει τη ροή του νερού στο δυναμικό νερό όταν είναι η μονάδα στην έκτακτη ανάγκη και τη βλάβη διανομέων στροβίλων.

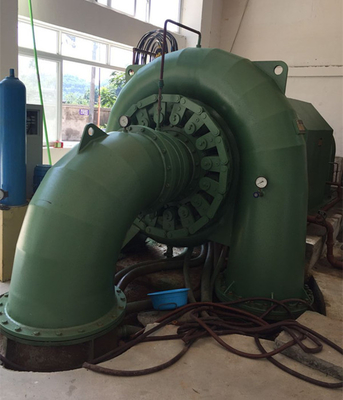

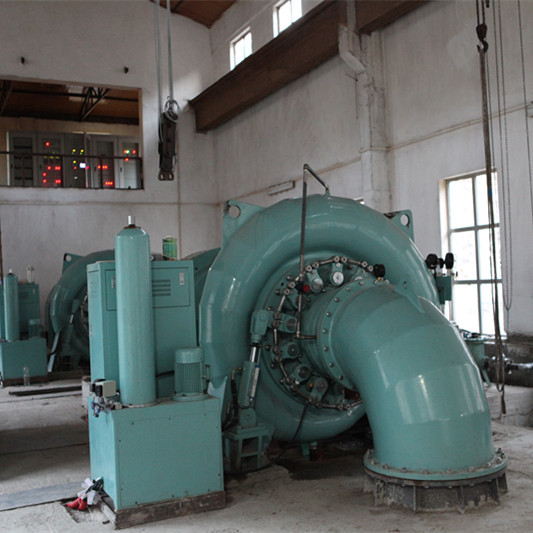

2.Spiral περίπτωση

Η σπειροειδής περίπτωση ενώνει στενά το μέρος, που εξοπλίζεται με σταθερό vane οδηγών σε το. Η σπειροειδής περίπτωση θα κάνει το νερό να γίνει αριθμός στροβίλου της ροής του νερού και του νερού οδηγών στη ροή τακτικά vane οδηγών στις συσκευές και το δρομέα κατά μήκος της περιφέρειας. Είναι εξοπλισμένο με έναν αέρα ανακουφίζει τη βαλβίδα στην κορυφή της σπειροειδούς περίπτωσης στον αέρα εξάτμισης κατά να γεμίσει το νερό αρχικά.

3.Turbine διανομέας

Αποτελείται από vane οδηγών, vane οδηγών το μοχλό, το μανίκι άξονων, την μπροστινή κάλυψη, την πίσω κάλυψη, κ.λπ. Μπορεί να διαμορφώσει ή να αλλάξει τον αριθμό στροβίλων της ροής του νερού για να ρυθμίσει την απαλλαγή στροβίλων σύμφωνα με την παραλλαγή του φορτίου. Χρησιμοποιείται επίσης στο κανονικό και κλείσιμο έκτακτης ανάγκης. Το vane οδηγών μανίκι άξονων έχει το δαχτυλίδι Ο για τη σφράγιση. Το δαχτυλίδι ελέγχου ενώνεται στενά από το πιάτο χάλυβα συνολικά. Η κυκλικά ράγα καθοδήγησης και το πιάτο καλωδίωσης με την απόδοση λίπανσης βρίσκονται στην κατώτατη επιφάνεια του δαχτυλιδιού ελέγχου. Το δαχτυλίδι ελέγχου έχει αρκετή δύναμη και η ακαμψία, δεν θα εμφανιστεί υπερβολική κάμψη που οφείλεται να θίξει την πίεση του σερβοκινητήρα. Το αντίβαρο βρίσκεται στην υποστήριξη αντίβαρου. Σε περίπτωση που ο σερβοκινητήρας είναι στο ελάττωμα, το αντίβαρο θα κλείσει vane οδηγών από τη δράση της βαρύτητας.

4.Runner

Ο δρομέας είναι η καρδιά του στροβίλου για να αλλάξει την ενέργεια νερού στη μηχανική ενέργεια. Είναι και ένωσε στενά συνολικά, κορώνα, η ζώνη και η λεπίδα αποτελούνται από το ανοξείδωτο ZG06Cr13Ni4Mo που έχει την τέλεια απόδοση της αντι-δημιουργίας κοιλότητας, αντιδιαβρωτικός και weldable. Ο δρομέας υπόκειται στη στατική δοκιμή ισορροπίας μετά από να επεξεργαστεί στη μηχανή. Οι τρύπες στην κορώνα δρομέων μπορούν να μειώσουν την πίεση που εφαρμόζεται στο δρομέα από το νερό.

5.Draft συνέλευση σωλήνων

Η συνέλευση σωλήνων σχεδίων αποτελείται από τον αγκώνα σωλήνων σχεδίων και ο κώνος σωλήνων σχεδίων, καθοδηγεί τη ροή του νερού στο χαμηλότερο ρεύμα, χρησιμοποιεί την πιθανή ενέργεια της ροής του νερού στο ύψος αναρρόφησης, ανακύκλωσης σημαντική κινητική ενέργεια της ροής στην έξοδο δρομέων από τη διάχυσή του. Όλη η συνδέοντας φλάντζα θα σφραγιστεί, το βυθισμένο βάθος του σωλήνα σχεδίων δεν θα είναι λιγότερο από 30cm για να αποτρέψει τον αέρα στο σωλήνα σχεδίων.

6.Pressure μετρητής και κενός μετρητής

Ο μετρητής πίεσης βρίσκεται στη σπειροειδή περίπτωση για την πίεση σε σπειροειδή περίπτωση.

Ο κενός μετρητής βρίσκεται στον αγκώνα σωλήνων σχεδίων για την παρατήρηση του βαθμού κενού. Οι βαλβίδες θα εξοπλιστούν στο μετρητή πίεσης και την κενή διοχέτευση με σωλήνες μετρητών για στενό και θα ανοίξουν τη διοχέτευση με σωλήνες.
