100kW-200kW μίνι ανοξείδωτο στροβίλων Kaplan για τις εγκαταστάσεις υδρενέργειας

100kW~200kW μίνι υδρο δύναμης s-τύπων Kaplan στρόβιλος νερού στροβίλων μικρός

Ο στρόβιλος Kaplan είναι ένα είδος κοστουμιού στροβίλων στο χαμηλό μανομετρικό ύψος στήλης νερού 3-45 μέτρα, και με ορισμένη μεγάλη ροή, που διαιρείται κανονικά σε σταθερές λεπίδες και διευθετήσιμο στρόβιλο λεπίδων. Κύρια συστατικά συμπεριλαμβανομένου: δρομέας, κώνος σχεδίων, αίθουσα νερού, vane οδηγών, ρουλεμάν, και κύριος άξονας. Η σπειροειδής περίπτωση θα μπορούσε να είναι χάλυβας ή σκυρόδεμα. Η διάμετρος δρομέων που μπορούμε να κατασκευάσουμε είναι από 80cm σε 4meters, με την εκτιμημένη παραγωγή 50Kw σε 20Mw.

Οι μονάδες στροβίλων είναι κανονικά κάθετη ρύθμιση άξονων. Γεννήτρια που εξοπλίζεται με τον ίδιο ή διαφορετικό άξονα, με οπωσδήποτε, θα μοιραστούν την ίδια περιστρεφόμενη ταχύτητα. Εάν απαιτείται ειδικά, ένα εργαλείο αύξησης ταχύτητας θα μπορούσε να εξοπλιστεί μεταξύ του στροβίλου και της γεννήτριας προκειμένου μικρότερων το μέγεθος γεννητριών.

Κατάλληλο μανομετρικό ύψος στήλης νερού Ø: 345m

Πεδίο παραγωγής Ø: 100Kw -30Mw

Διάμετρος δρομέων Ø: 80cm 400cm

Υλικό δρομέων Ø: ανοξείδωτο

Τύπος ρύθμισης Ø: Κάθετος

Κοστούμι στροβίλων Pelton στο μανομετρικό ύψος στήλης νερού 100 έως 1000 μέτρα και με ορισμένη μικρή ροή. Θα μπορούσε κάθετη και οριζόντια ρύθμιση, αριθμοί ακροφυσίων από το ένα έως έξι. Στρόβιλος Pelton με το χαρακτηριστικό γνώρισμα της ευρείας περιοχής υψηλής αποδοτικότητας ροής. Θα μπορούσε να αρχίσει το στρόβιλο με 10% της εκτιμημένης ροής. Ο στρόβιλος Pelton με ένα ή δύο ακροφύσια υιοθετεί συνήθως την οριζόντια ρύθμιση, αλλά ο πολλαπλάσιος στρόβιλος Pelton ακροφυσίων υιοθετεί την κάθετη ρύθμιση. Οι μονάδες στροβίλων Pelton χρησιμοποιούνται άγρια στην περιοχή βουνών σε όλο τον κόσμο, και καλά - γνωστός μέχρι την απλή δομή της, τη λιγότερες επένδυση, την υψηλή αποδοτικότητα, και την αξιόπιστη μακριά ζωή υπηρεσιών.

Κατάλληλο μανομετρικό ύψος στήλης νερού Ø: 801000m

Πεδίο παραγωγής Ø: 50Kw -20Mw

Διάμετρος δρομέων Ø: 55cm 230cm

Υλικό δρομέων Ø: χυτό ή σφυρηλατημένο ανοξείδωτο

Τύπος ρύθμισης Ø: Κάθετος και οριζόντιος

Αριθμοί ακροφυσίων Ø: 1-6

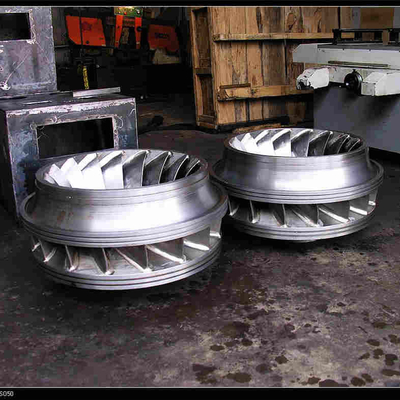

Ο στρόβιλος του Francis είναι ένα είδος κοστουμιού στροβίλων στο μανομετρικό ύψος στήλης νερού 20-300meters και με ορισμένη κατάλληλη ροή.

Θα μπορούσε να διαιρεθεί σε κάθετη και οριζόντια ρύθμιση. Ο στρόβιλος του Francis έχει το πλεονέκτημα της υψηλής αποδοτικότητας, του μικρού μεγέθους και της αξιόπιστης δομής.

Η οριζόντια μονάδα στροβίλων του Francis, με τον οριζόντιο άξονα, θα μπορούσε να είναι 2 ή τρεις υποστηρίξεις. Όποια είναι κανονικά μια ρύθμιση σκαλοπατιών. Απλή δομή, ευκολότερες λειτουργία και συντήρηση.

Κάθετη μονάδα στροβίλων του Francis, με τον κάθετο άξονα, τη σπειροειδή περίπτωση μετάλλων ή τη συγκεκριμένη σπειροειδή περίπτωση. Με διευθετήσιμο vane οδηγών, και την παραμονή τα μέρη δαχτυλιδιών κ.λπ., είναι κοστούμι στη διάμετρο δρομέων μεγαλύτερη από 1000mm. Ο μηχανικός μας θα επιλέξει τον καταλληλότερο στρόβιλο του Francis για το υδρο πρόγραμμα δύναμής σας.

Κατάλληλο μανομετρικό ύψος στήλης νερού Ø: 20300m

Πεδίο παραγωγής Ø: 50Kw -50Mw

Διάμετρος δρομέων Ø: 35cm 250cm

Υλικό δρομέων Ø: ανοξείδωτο

Τύπος ρύθμισης Ø: Κάθετος και οριζόντιος

Η υδρο γεννήτρια τουρμπίνας οδηγείται άμεσα ή έμμεσα από τον υδρο στρόβιλο. Η περιστρεφόμενη ταχύτητα είναι λιγότερο από 1500r/min, με την οριζόντια και κάθετη ρύθμιση. Τρόπος διέγερσης με τον αβούρτσιστο και στατικό τύπο πυριτίου. Συστατικά συμπεριλαμβανομένου του στάτη, του στροφέα, του πλαισίου βάσεων, του ρουλεμάν, της μηχανής διέγερσης ή της συλλογής του δαχτυλιδιού. Η τάση εξόδου από 400V σε 13.8KV, και η συχνότητα θα μπορούσαν να είναι 50Hz ή 60Hz, παραγωγή από 50Kw σε 50Mw. Η γεννήτρια μας είναι υψηλή αποδοτικότητα, αξιόπιστη, η κατασκευή και οι δοκιμές όλες ακολουθούν τα σχετικά πρότυπα IEC.

Συχνότητα Ø: 50 ή 60Hz

Πεδίο τάσης Ø: 0.38-13.8KV

Ρύθμιση Ø: κάθετος και οριζόντιος

Πεδίο ταχύτητας Ø: 93.751500r/m

Παράγοντας δύναμης Ø: 0,8 – 1

Επίπεδο μόνωσης Ø: F/F

Πεδίο παραγωγής Ø: 50Kw- 50Mw
